پیام سپاهان - نکات اجرایی نصب کوپلر میلگرد در محل پروژه در محل پروژه، از مراحل کلیدی و حیاتی برای تضمین استحکام و عملکرد سازه است. یک اتصال نامناسب می تواند کل سیستم آرماتوربندی را با خطر جدی مواجه کند. به همین دلیل، شناخت روش های صحیح نصب کوپلر و رعایت استانداردهای اجرایی، در موفقیت پروژه های عمرانی نقشی تعیین کننده دارد.
بیشتر بخوانید: اخبار روز خبربان

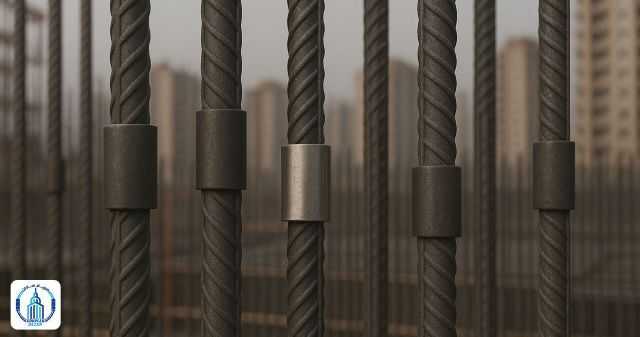

تعریف کوپلر میلگرد؛ کاربرد کوپلر در پروژه های عمرانی کوپلر میلگرد یا وصله مکانیکی، قطعه ای فلزی است که برای اتصال دو میلگرد در راستای یکدیگر بدون نیاز به اورلپ (پوشش طولی) استفاده می شود. این اتصال می تواند به صورت پیچی، رزوه ای، یا حتی جوشی باشد و امکان انتقال بار محوری و خمشی بین میلگردها را فراهم می کند. در پروژه های عمرانی مانند برج سازی، تونل، سد و اسکلت فلزی، از کوپلر برای کاهش تراکم میلگرد، سهولت در حمل ونقل و اجرای سریع تر استفاده می شود. به خصوص در مقاطع پرتراکم مانند وصله ستون به ستون یا ستون به فونداسیون، کوپلر گزینه ای به صرفه و مقاوم محسوب می شود.
اجرای کوپلر در محل پروژه در بسیاری از پروژه های بزرگ امکان رزوه کاری میلگرد که جز مراحل اجرای کوپلینگ است در کارگاه وجود ندارد؛ بنابراین، رزوه کاری در محل پروژه انجام می شود. مهندسان اجرای کوپلر را به سایر روش های اتصالات مکانیکی ترجیح می دهند چون:
محدودیت فضا: در محل هایی با فضای کم یا تراکم بالای آرماتور، کوپلر باعث کاهش حجم اتصال می شود. کنترل دقیق تر اتصال: امکان تست و بازرسی کامل در محل فراهم است. سهولت در اجرای آرماتوربندی: با حذف پوشش طولی، پیچیدگی آرماتوربندی کاهش می یابد و اجرای سازه سریع تر انجام می شود.
نکات اجرایی نصب کوپلر میلگرد اجرای صحیح کوپلر در محل پروژه، تضمین کننده انتقال کامل بار از یک میلگرد به میلگرد دیگر است.
1. انتخاب نوع مناسب کوپلر انتخاب نوع کوپلر باید بر اساس محل نصب، شرایط بارگذاری و نقشه های اجرایی انجام شود. برای مثال، هنگام اتصال دو میلگرد با قطرهای مختلف باید از کوپلر تبدیل استفاده کرد و یا در هنگام محدودیت در اجرای کوپلر یا سایر روش های اتصال، کوپلر پیچی کاربرد بیشتری دارد. انتخاب نادرست کوپلر نه تنها باعث کاهش ظرفیت اتصال می شود، بلکه ممکن است نصب در محل پروژه را نیز دشوار کند. بنابراین، همخوانی نوع کوپلر با موقعیت سازه ای و جزئیات اجرایی بسیار اهمیت دارد.
انواع کوپلر پرکاربرد : کوپلر استاندارد یا راستگرد: برای وصله های آرماتورها در امتداد مستقیم در شرایطی که یکی از آرماتورهای موجود قابلیت چرخش داشته باشد. کوپلر انتهایی: جایگزین خم انتهای میلگرد در موقعیت هایی مثل ناحیه اتصال تیر به ستون کوپلر تبدیل: برای اتصال دو میلگرد با قطرهای مختلف کوپلر چپ و راست : برای اتصالاتی که از میلگردها از دو طرف امکان چرخش ندارند. کوپلر جوشی: برای اتصال میلگرد به سطح فلزی سازه ها کوپلر پیچی: قابل استفاده در شرایطی که محدودیت محاسباتی، اجرایی یا فضایی وجود دارد.
2. رزوه کاری میلگرد در محل پروژه رزوه کاری دقیق سر میلگردها، مهم ترین گام قبل از نصب کوپلر است. این عملیات با استفاده از دستگاه های رزوه زنی انجام می شود که سطح مقطع میلگرد را تغییر نداده و فقط آن را فرم دهی می کند. رزوه ها باید کاملاً یکدست، عاری از براده و با عمق مناسب ایجاد شوند تا کوپلر به درستی سفت شود. در محل پروژه، معمولاً از دستگاه رزوه زن پرتابل استفاده می شود که امکان کار روی میلگردهای درجا را فراهم می کند. کار با این دستگاه باید توسط نیروی آموزش دیده انجام شود. عدم دقت در مرحله رزوه کاری باعث گیرکردن کوپلر یا ضعف مکانیکی در اتصال نهایی می شود.
در اجرای میدانی، رعایت ایمنی مانند استفاده از دستکش، عینک، تثبیت میلگرد حین رزوه کاری و پاک سازی سطح میلگرد قبل و بعد از عملیات، از نکات ضروری است.
3. بررسی و کنترل کیفیت رزوه ها در محل پروژه یکی از مهم ترین ، کنترل دقیق کیفیت رزوه ها پیش از اتصال است. در مرحله اول باید رزوه های میلگرد با برس فلزی یا دمنده هوا کاملاً پاک سازی شوند تا هیچ گونه براده، گردوغبار یا جرم روی سطح باقی نماند. وجود هرگونه آلودگی یا زنگ زدگی باعث می شود کوپلر به درستی بسته نشود و انتقال تنش به صورت ناقص صورت گیرد.
پس از تمیزکاری، سطح رزوه باید از نظر یکنواختی و سلامت ظاهری بررسی شود. ناصافی، بریدگی یا تغییر شکل در دنده ها موجب گیرکردن کوپلر، افزایش لقی یا ضعف مکانیکی در محل اتصال می شود. در مرحله نهایی، گاهی پیش از نصب، رزوه ها با مقدار کمی روان کننده استاندارد یا گریس صنعتی چرب می شوند تا عمل سفت کردن با گشتاور ثابت و یکنواخت انجام شود.
4. تنظیم تراز میلگردها در زمان نصب، تراز بودن کامل دو سر میلگرد بسیار حیاتی است؛ زیرا اگر انحراف زاویه ای یا افقی وجود داشته باشد، رزوه ها تحت فشار ناهمگون قرار می گیرند و اتصال استحکام لازم را نخواهد داشت. عدم تراز می تواند باعث شکست کوپلر در بارگذاری های ثقلی یا جانبی شود و کل سیستم سازه ای را با مشکل روبرو کند.
برای کنترل تراز، استفاده از شابلون فلزی، تراز لیزری یا ریسمان کار دقیق توصیه می شود. پیش از بستن کوپلر، باید اطمینان حاصل شود که دو میلگرد کاملاً در یک امتداد قرار دارند و حتی انحراف میلی متری هم وجود ندارد. در صورتی که لقی یا تنش پیچشی در لحظه اتصال احساس شود، باید عملیات نصب متوقف و مجدد تراز انجام گیرد.

5. اتصال با گشتاور استاندارد برای هر سایز کوپلر، یک میزان گشتاور مشخص تعریف شده که باید دقیقاً رعایت شود تا رزوه ها به درستی درگیر شده و نیروی کششی بدون لقی منتقل شود. اگر گشتاور کمتر از حد لازم باشد، اتصال ضعیف و ناپایدار خواهد بود و اگر بیش از حد باشد، ممکن است رزوه ها یا بدنه کوپلر آسیب ببینند.
استفاده از آچار مخصوص کوپلر برای سفت کردن توصیه می شود. اپراتورهای نصب باید آموزش دیده و با نحوه صحیح گرفتن کوپلر، ترتیب سفت کردن و بازبینی نهایی آشنا باشند. در پروژه های حرفه ای، ثبت گشتاور به عنوان بخشی از کنترل کیفی اجرا در نظر گرفته می شود.
6. نشانه گذاری و ثبت اتصالات یکی از مهم ترین مراحل در فرآیند کنترل کیفیت نکات اجرایی نصب کوپلر میلگرد ، نشانه گذاری دقیق کوپلرهای نصب شده است. این کار معمولاً با استفاده از ماژیک صنعتی یا رنگ قرمز انجام می شود تا کوپلرهایی که نصب شده اند به راحتی قابل مشاهده و تشخیص باشند. این علامت گذاری به ویژه در پروژه های پرتراکم و بازرسی های چندمرحله ای کمک می کند تا اتصال های انجام شده به سرعت شناسایی شوند و در بررسی ها نادیده نمانند.
علاوه بر این، باید محل نصب هر کوپلر در نقشه آرماتوربندی یا چک لیست اجرایی پروژه ثبت شود. این کار نه تنها برای پیگیری های فنی و تایید ناظر الزامی است، بلکه در تحویل نهایی پروژه نیز بسیار مفید واقع می شود.
7. محدودیت های سایزی در استفاده از کوپلر یکی دیگر از نکات فنی که در پروژه ها باید رعایت شود، توجه به محدودیت های سایزی کوپلرهاست. بر اساس آیین نامه های ACI و مقررات ملی ساختمان، استفاده از کوپلر برای میلگردهای با سایز بسیار پایین یا بسیار بالا با محدودیت هایی همراه است. برای مثال، استفاده از کوپلر در سایزهای کمتر از 16 میلی متر توصیه نمی شود؛ چرا که رزوه کاری مناسب و انتقال کامل تنش در این ابعاد دشوار است.
در مقابل، استفاده از کوپلر برای میلگردهای با قطر بزرگ تر از 36 یا 40 میلی متر نیز نیازمند کوپلرهای خاص، رزوه کاری قوی تر و کنترل کیفی پیچیده تر است. این کوپلرها معمولاً به صورت سفارشی تولید می شوند و ممکن است در پروژه هایی با محدودیت زمان، تأخیر و افزایش هزینه به دنبال داشته باشند.
8. مدیریت تمیزی و شرایط محیطی محل اتصال شرایط محیطی در محل اجرای کوپلر، نقش بسیار مهمی در حفظ کیفیت اتصال دارد. نفوذ گردوغبار، قطرات بتن، رطوبت یا گل ولای به داخل کوپلر یا روی رزوه ها، باعث اختلال در عملکرد مکانیکی اتصال می شود. به ویژه در پروژه هایی که در فضای باز یا در فصل های مرطوب اجرا می شوند، بی توجهی به این مورد باعث ضعف پنهان در اتصال شود که در تست های مقاومت نهایی مشخص می شود.
برای جلوگیری از آلودگی، کوپلرها و میلگردهای رزوه شده بهتر است با نایلون پوشانده شوند یا پس از نصب، با دمنده های هوا تمیز شوند. همچنین در محیط هایی با رطوبت بالا، استفاده از پوشش های پلاستیکی توصیه می شود. در مناطق سردسیر، گرم کردن موقت کوپلر پیش از بستن یا استفاده از روان کننده های خاص نیز کاربرد دارد.
9. انطباق سایز میلگرد و کوپلر یکی از مهم ترین نکات اجرایی نصب کوپلر میلگرد ، بررسی دقیق انطباق بین میلگرد و کوپلر پیش از نصب است. این مرحله شامل سه عامل اصلی است:
قطر میلگرد گام رزوه عمق درگیری رزوه با کوپلر
هرگونه عدم هماهنگی بین این پارامترها باعث می شود اتصال مکانیکی به درستی شکل نگیرد و تحمل بار طراحی شده کاهش یابد. به ویژه در شرایطی که کوپلر از قبل تهیه شده و رزوه کاری در محل انجام می شود، تطابق ابعادی باید با دقت بیشتری بررسی شود.
خطاهایی مانند استفاده از کوپلر سایز اشتباه، رزوه کاری با دستگاهی که به درستی کالیبره نشده یا استفاده از میلگردهای دارای انحراف ابعادی، می تواند منجر به گیرکردن کوپلر، لقی، عدم سفت شدن کامل یا حتی شکست در بارگذاری شود. به همین دلیل، کالیبراسیون دوره ای تجهیزات رزوه کاری و کنترل مکرر سایز ابزارها با شابلون های استاندارد از الزامات اجرایی در پروژه های حرفه ای است.
10. انجام تست های کنترل کیفیت برای اطمینان از عملکرد مناسب اتصالات مکانیکی، انجام تست های کنترل کیفیت در حین اجرا یا پس از پایان کار توصیه می شود. مهم ترین تست، تست کشش است که در آن نمونه هایی از اتصال کوپلر تحت نیروی کششی قرار می گیرند تا مقاومت واقعی آن ها سنجیده شود. این تست معمولاً در آزمایشگاه های معتبر انجام شده و در صورت عبور از حد مجاز، گواهی سلامت کوپلر صادر می شود.
استفاده از کوپلرهایی که دارای گواهی تست از قبل هستند، اطمینان اجرای پروژه را افزایش می دهد. مستندسازی نتایج آزمایش و بایگانی آن ها برای تحویل نهایی پروژه و تأیید مهندس ناظر، بخشی ضروری از مراحل کنترل کیفیت است که در پروژه های حرفه ای نادیده گرفته نمی شود.

کلام پایانی اجرای اصولی و دقیق کوپلر میلگرد ، ضامن دوام سازه و انتقال مطمئن بارهای وارده است و کیفیت نهایی پروژه را نیز تضمین می کند. از انتخاب صحیح نوع کوپلر و رزوه کاری دقیق گرفته تا تست های نهایی و ثبت اطلاعات، همه این مراحل باید با استاندارد بالا و نیروی متخصص انجام شود.
برای خرید کوپلر میلگرد، دستگاه رزوه زن، آچارکوپلر با پشتیبانی فنی کامل، همین حالا با کوپلرسازان تماس بگیرید و پروژه تان را با اطمینان اجرا کنید.
